Треугольная буксирная планка — это металлический такелажный элемент треугольной формы, который используют в буксировочных системах (чаще всего в морской и портовой практике), чтобы грамотно распределить тяговое усилие между несколькими ветвями троса или цепи.
Зачем она нужна
При буксировке нагрузка редко идёт строго по прямой: из‑за волн, ветра, течения и манёвров возникают рывки и перекосы. Треугольная планка решает несколько задач:
- Равномерно распределяет усилие между двумя (или более) ветвями оснастки — так ни одна из них не перегружается.
- Позволяет организовать «веерную» схему крепления: от одной точки на буксире идут две ветви к разным точкам на буксируемом объекте (например, к носовым кнехтам баржи). Это повышает устойчивость схемы и снижает риск рывков.
- Даёт возможность быстро менять конфигурацию буксирной линии без перевязки узлов: ветви крепятся через проушины/скобы на углах треугольника.
Конструкция и материалы

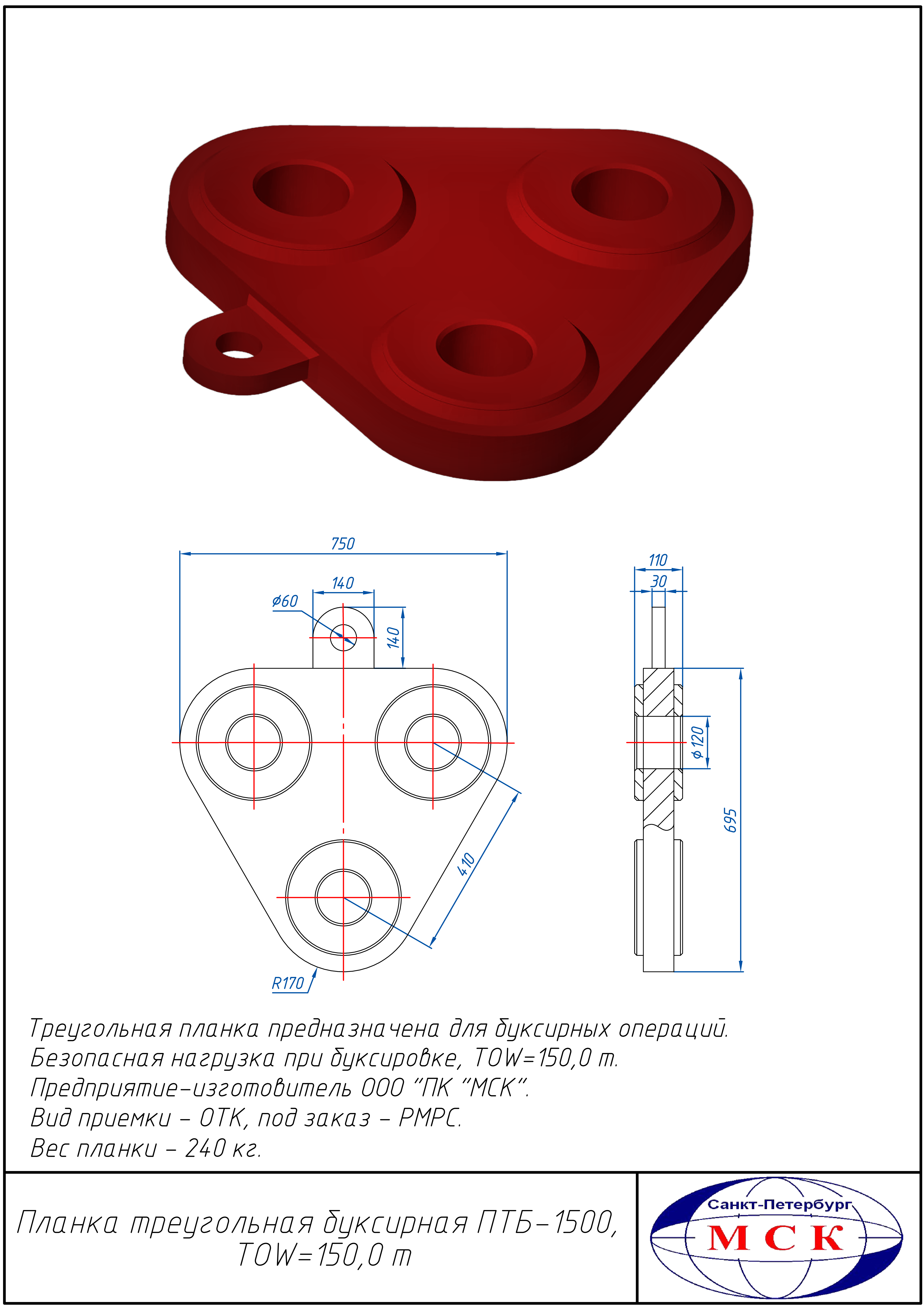

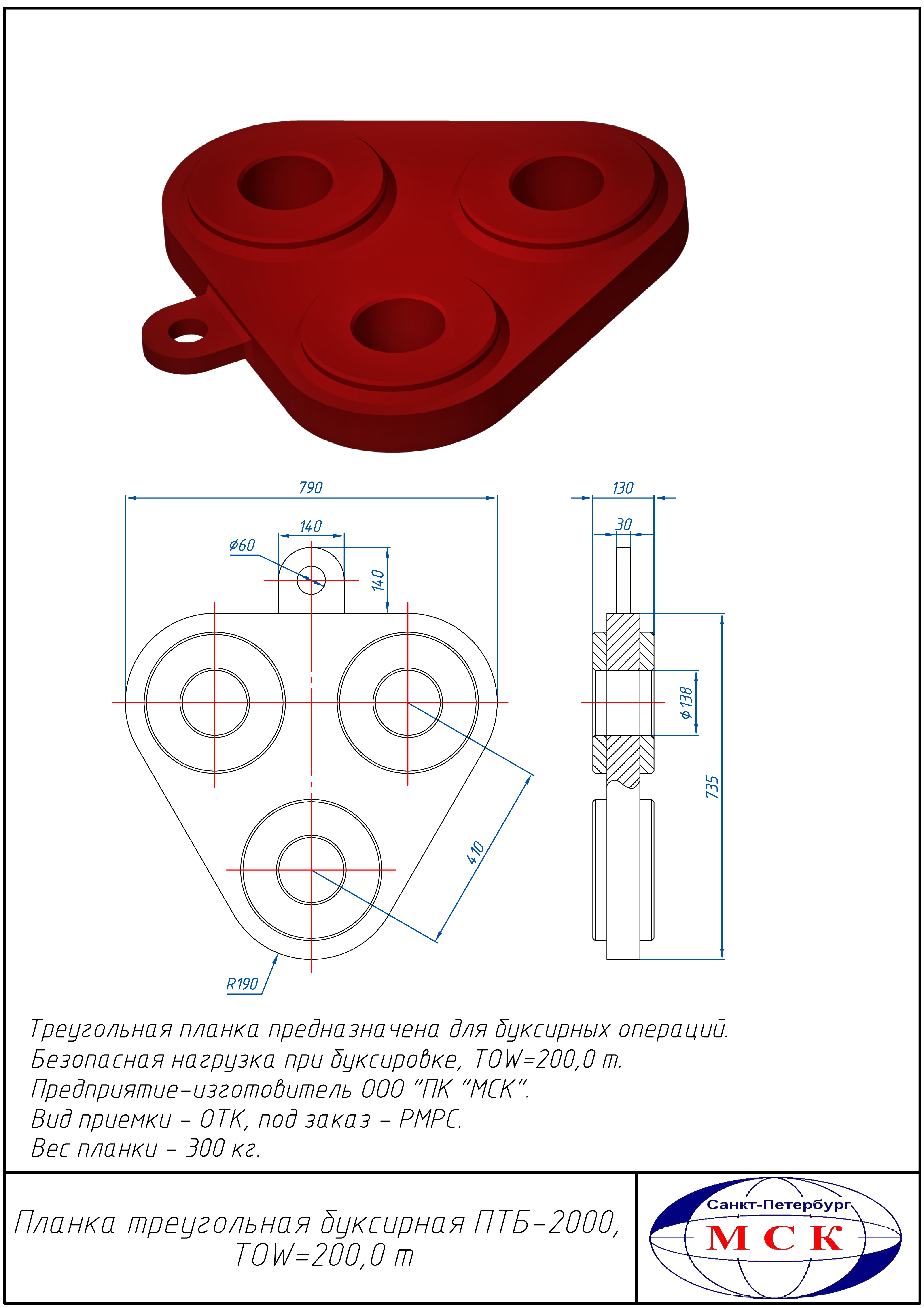

Обычно это сварная или штампованная стальная конструкция в форме равностороннего или равнобедренного треугольника. На вершинах делают проушины либо отверстия под скобы и штыри.
Ключевые параметры:
- Грузоподъёмность (допускаемая нагрузка) — главный параметр, указывается в тоннах или килоньютонах.
- Толщина металла и марка стали — подбирают с запасом прочности, часто используют судостроительные стали с антикоррозионной обработкой.
Как её применяют на практике
Типичные сценарии:
- Буксировка барж и понтонов. Планка ставится в линию ближе к буксиру, от неё идут две ветви на разные точки баржи. Если одна ветвь провисает, вторая берёт нагрузку, и рывок сглаживается.
- Работа в стеснённых акваториях. Когда нужно тянуть объект под углом, треугольная схема помогает избежать опасного перекоса корпуса.
- Аварийная буксировка. В экстренных случаях такая планка позволяет быстро собрать надёжную схему из имеющихся тросов и скоб.
Пример схемы: буксирный трос → скоба → треугольная планка → две ветви (левый и правый борт) → кнехты/обухи на буксируемом судне.
Важные нюансы
- Нельзя заменять планку самодельными конструкциями. Расчёт на неравномерную и динамическую нагрузку должен быть профессиональным: в море рывки могут в разы превышать статическую тягу.
- Нужно учитывать коррозию. В морской воде металл быстро теряет прочность, поэтому используют либо коррозионностойкие стали, либо защитные покрытия.
- Контроль износа. Проушины и сварные швы регулярно осматривают: трещины и сильный износ делают деталь опасной.
